產品介紹

礦渣螺旋輸送機是用于高爐礦渣微粉項目，主要是為礦渣立磨喂料裝置，設備耐磨性好，鎖風功能強，可以間接降低立磨因漏風導致能耗過多，進而減少了能源的消耗。礦渣螺旋輸送機可以根據用戶現場要求水平或者傾斜布置，傾斜角度一般不超過20°。

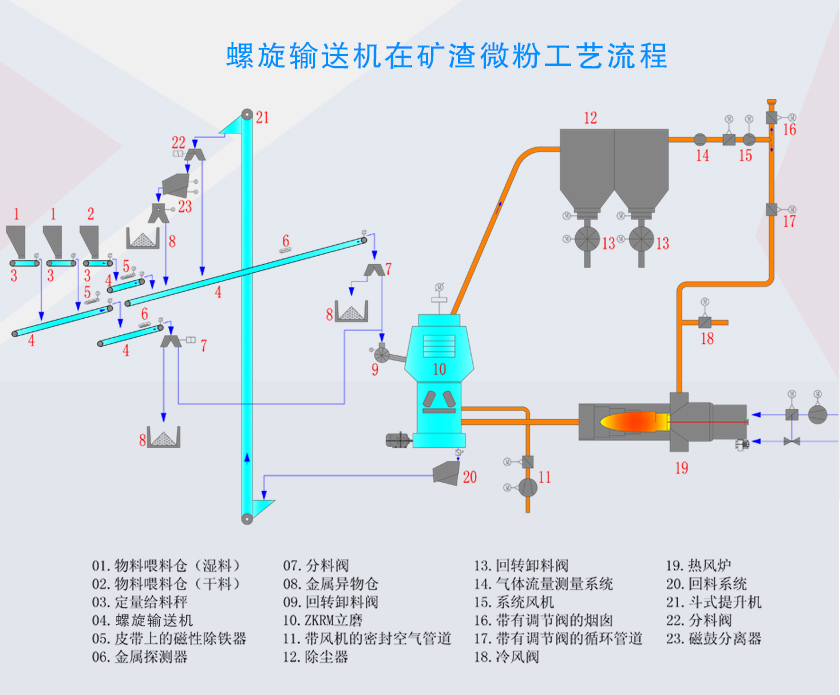

螺旋輸送機在礦渣微粉工藝流程

1、原料系統

礦渣原料經由火車被運送到礦渣堆，先經過初步的脫水后，再將礦渣送入受料倉，然后再經由輸送機運至烘干房料機。

2、烘干系統

烘干房料倉中的礦渣由震動給料機給入烘干機內烘干，烘干所需的熱氣由烘干機前燃煤熱風爐供給，烘干后的礦渣通過螺旋輸送機、斗式提升機送入一個鋼倉內，然后通過帶式輸送機經除鐵后送入磨機。

3、粉磨系統

烘干后的磨渣進入磨機進行粉磨，粉磨出來的渣粉經過選粉機進行篩選后，與磨機渣粉由螺旋輸送機送回磨機繼續粉磨，與磨機形成閉路循環，合格的渣粉有螺旋輸送機送至成品倉。

4、成品系統

礦渣微粉生產線有一個成品倉，成品的礦渣微粉經過螺旋輸送機被輸送過來，就可以包裝輸送至有需要的廠家了。

突出優勢

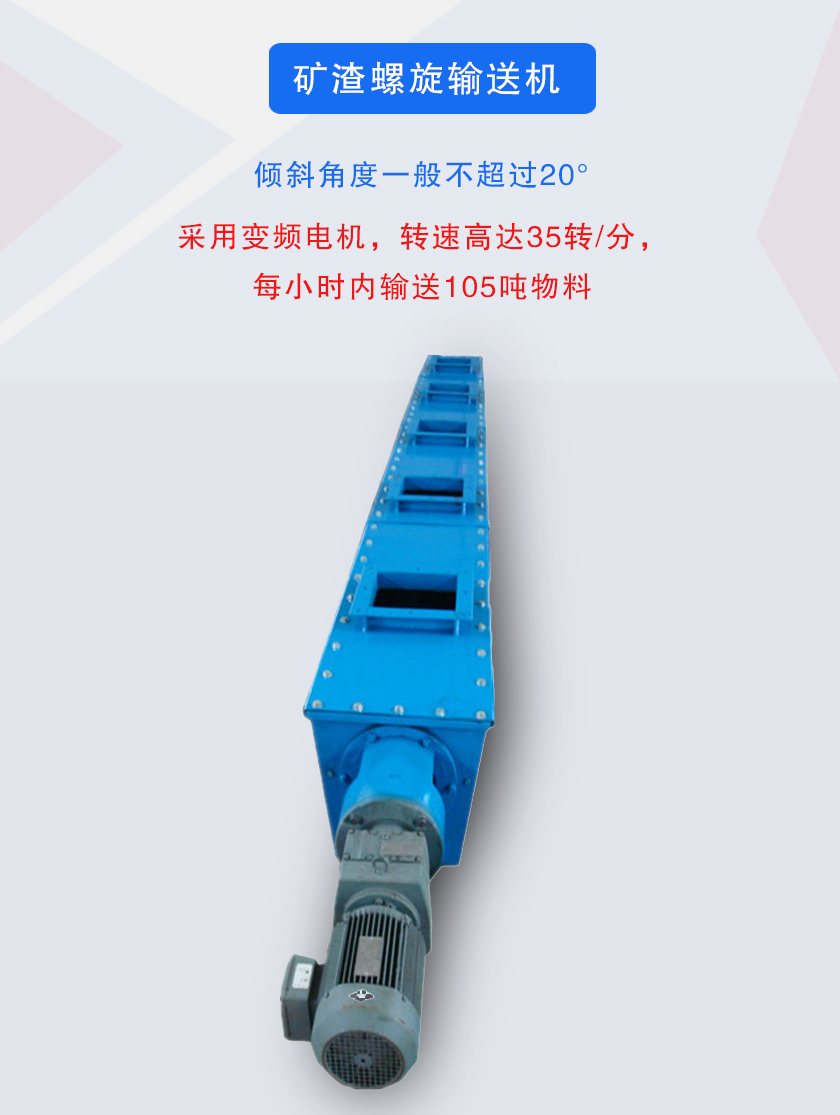

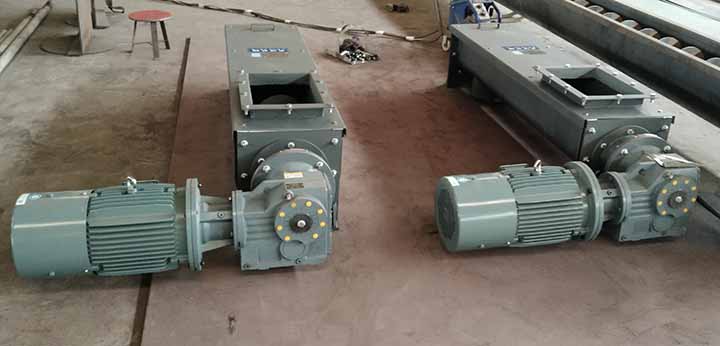

1、采用變頻電機，轉速高達35轉/分，每小時內輸送105噸物料。

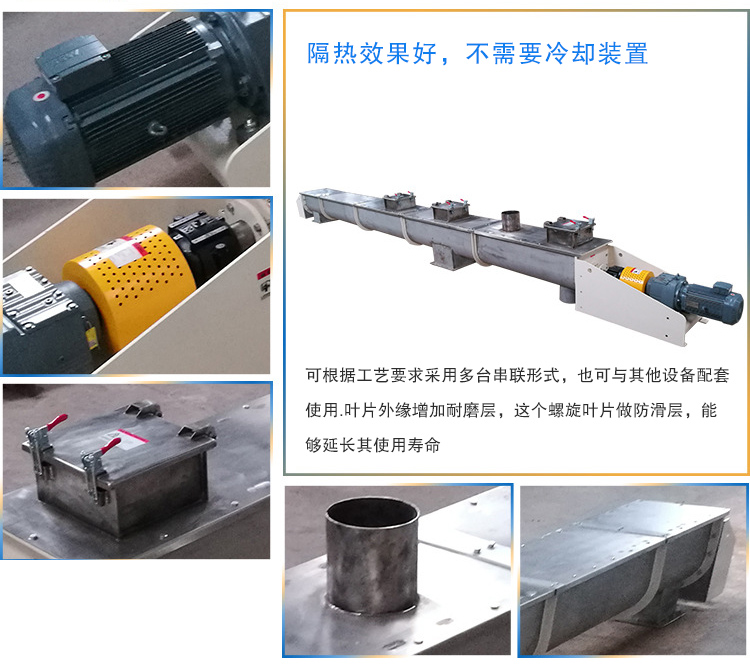

2、葉片外緣增加耐磨層，這個螺旋葉片做防滑層，能夠延長其使用壽命。

3、密封性好，可以保證煤渣在輸送過程中的粉塵污染。

4、可根據工藝要求采用多臺串聯形式，也可與其他設備配套使用。

5、隔熱效果好，不需要冷卻裝置。

結構與細節

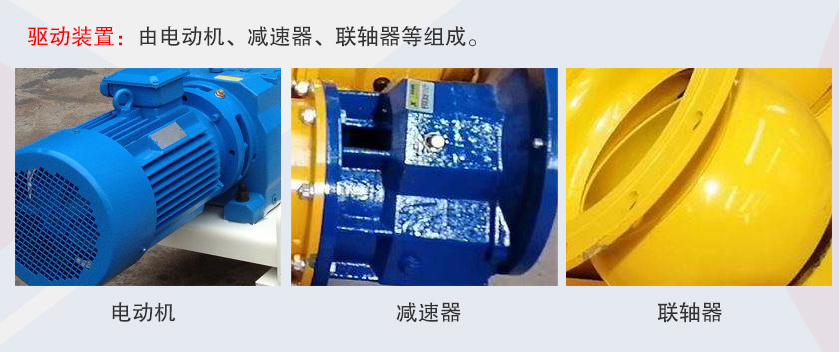

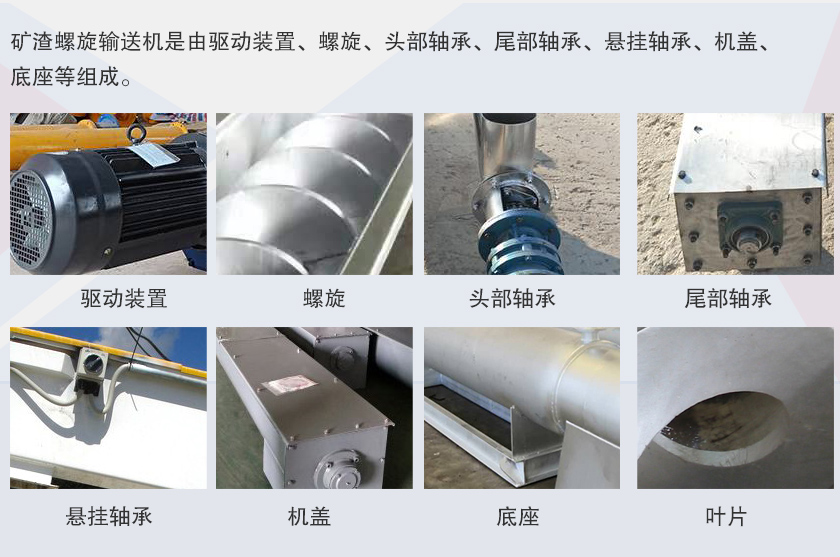

礦渣螺旋輸送機是由驅動裝置、螺旋、頭部軸承、尾部軸承、懸掛軸承、機蓋、底座等組成。驅動裝置：由電動機、減速器、聯軸器等組成。螺旋軸與吊軸承、頭部軸承、尾部軸承聯接采用嵌入舌式，安裝拆卸不需軸向移動，維修方便，采用變徑結構，增大吊軸承處的容積，避免吊軸承與物料接觸，各傳動部位采用浮動聯接方式，頭尾軸承座均在殼體外，所有軸承采用多層密封和配合密封技術，軸承使用壽命長。

工作原理

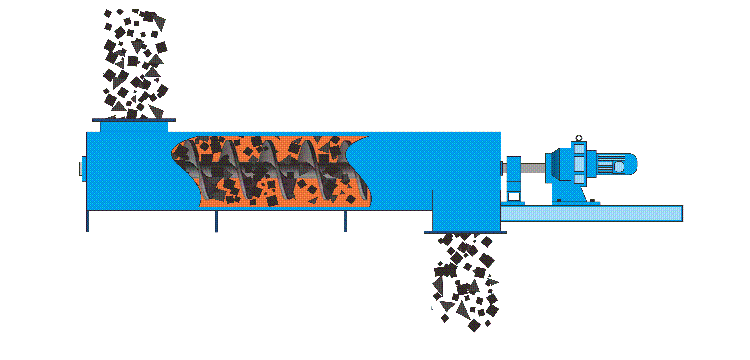

當礦渣螺旋輸送機啟動后，由于礦渣物料的自身重力與槽體壁所產生的摩擦力，使物料只能在葉片的推力作用下沿著輸送機槽底向前移動，物料在輸送機中的運送，完全是一種滑移運動。為了使螺旋軸處于較為有利的受拉狀態，一般都將驅動裝置和卸料口安放在輸送機的同一端，而把進料口盡量放在另一端的尾部附近。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

礦渣螺旋輸送機價格

礦渣螺旋輸送機的價格跟直徑與長度、材質要求、輸送量 、輸送距離、使用環境等因素有關。以下介紹LS型和GX型的價格，可以進行參考。

對于LS100-LS200的小型機，管道長度小于10米，價格在¥4,000 - ¥10,000 人民幣左右，這種型號可以用于實驗室、小批量等處理。對于LS250-LS400中型機，長度在10-30米的價格范圍在¥10,000 - ¥15,000 人民幣，這種型號常見于礦山、冶金廠等需求量大的常見使用。如果采用全不銹鋼或特殊合金，價格可能更高。

如果輸送量小于30噸/小時，螺旋直徑在200mm - 315mm，垂直提升高度在10米 - 20米。那么GX型號的價格在 ¥20,000 - ¥50,000 人民幣。如果處理量在30-80噸/小時，螺旋直徑在315mm - 500mm，垂直提升高度在15米 - 30米，那么價格在 ¥50,000 - ¥70,000 人民幣。如果物料的處理量大于80噸/小時，需要大功率驅動和重型化設計定制，價格可根據制造商進行具體報價。

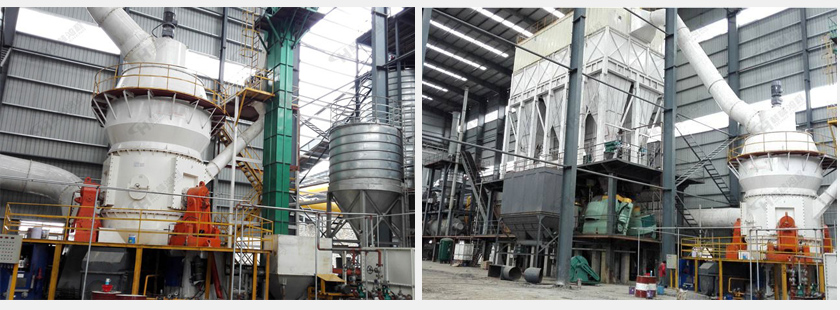

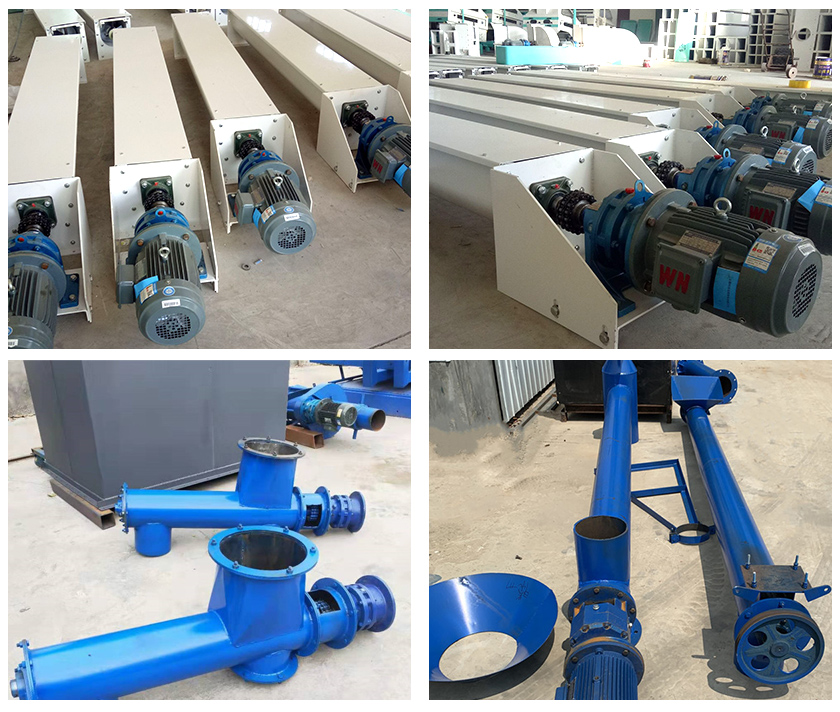

現場案例
